M5Stack unité de défilement

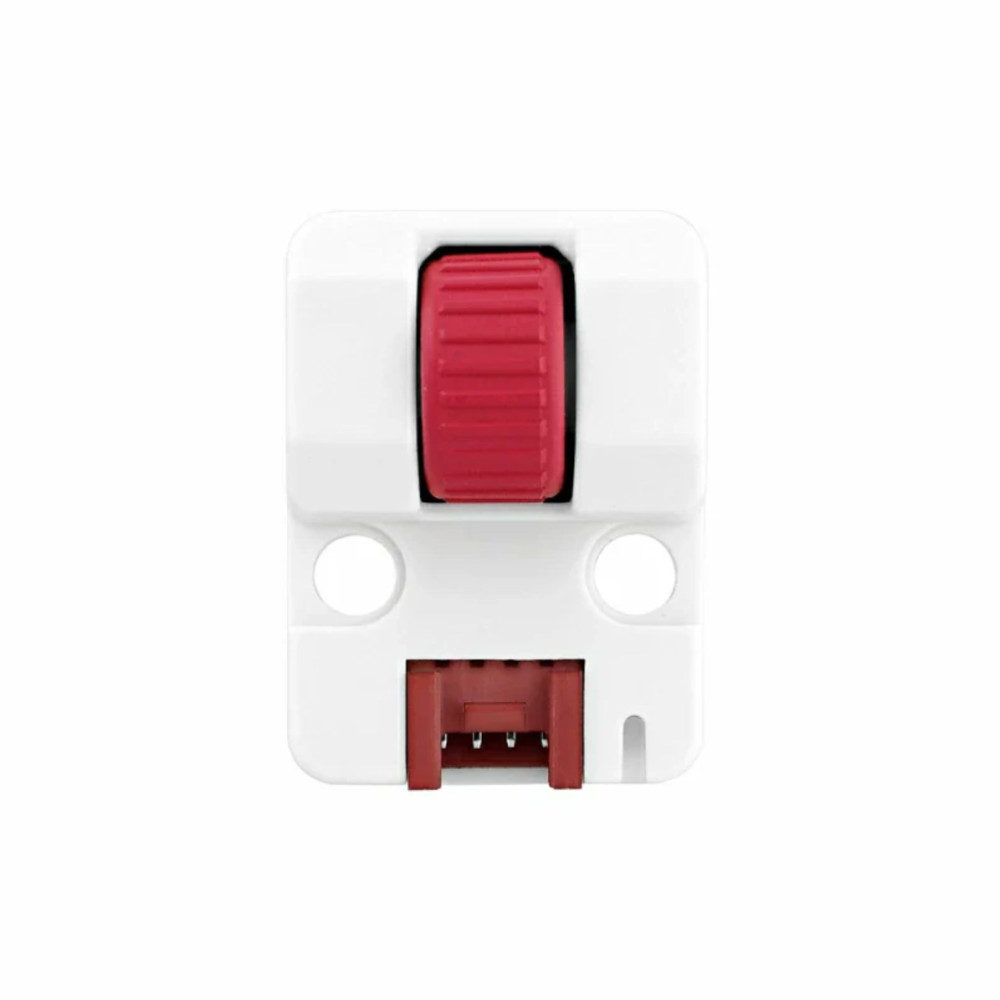

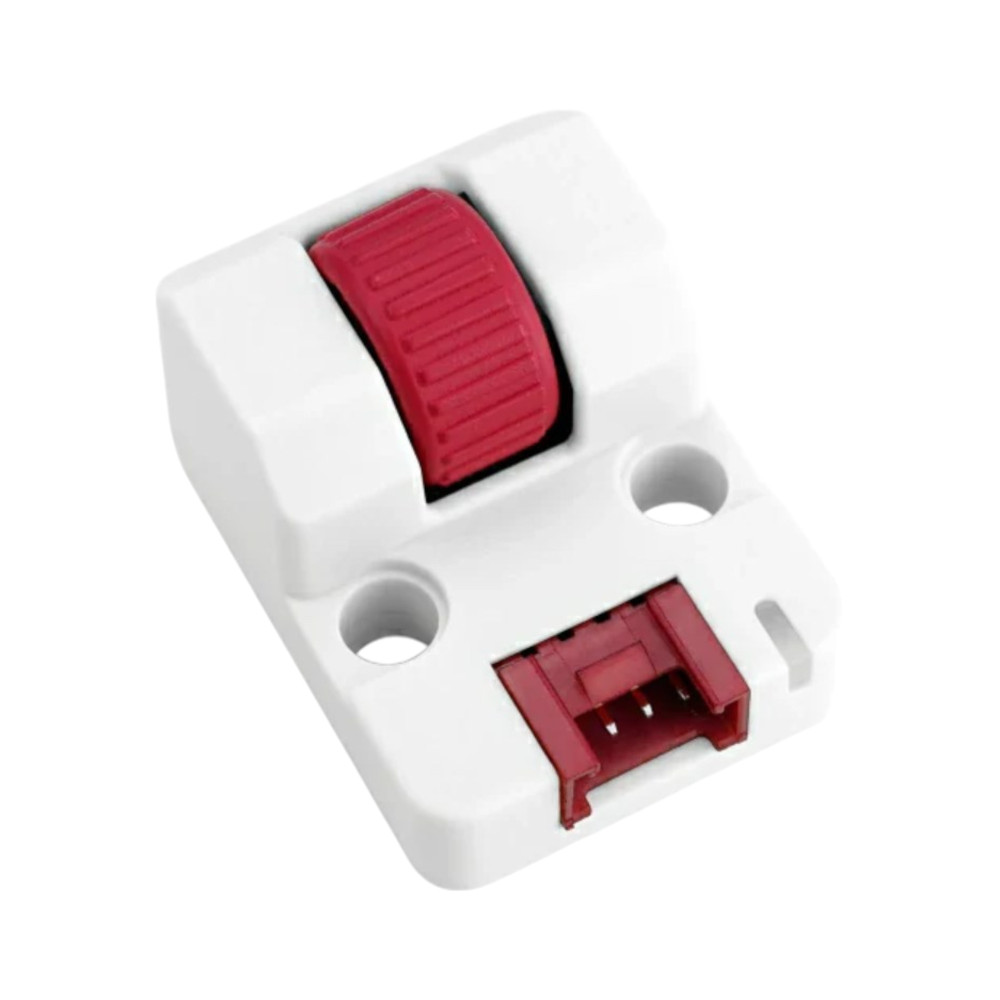

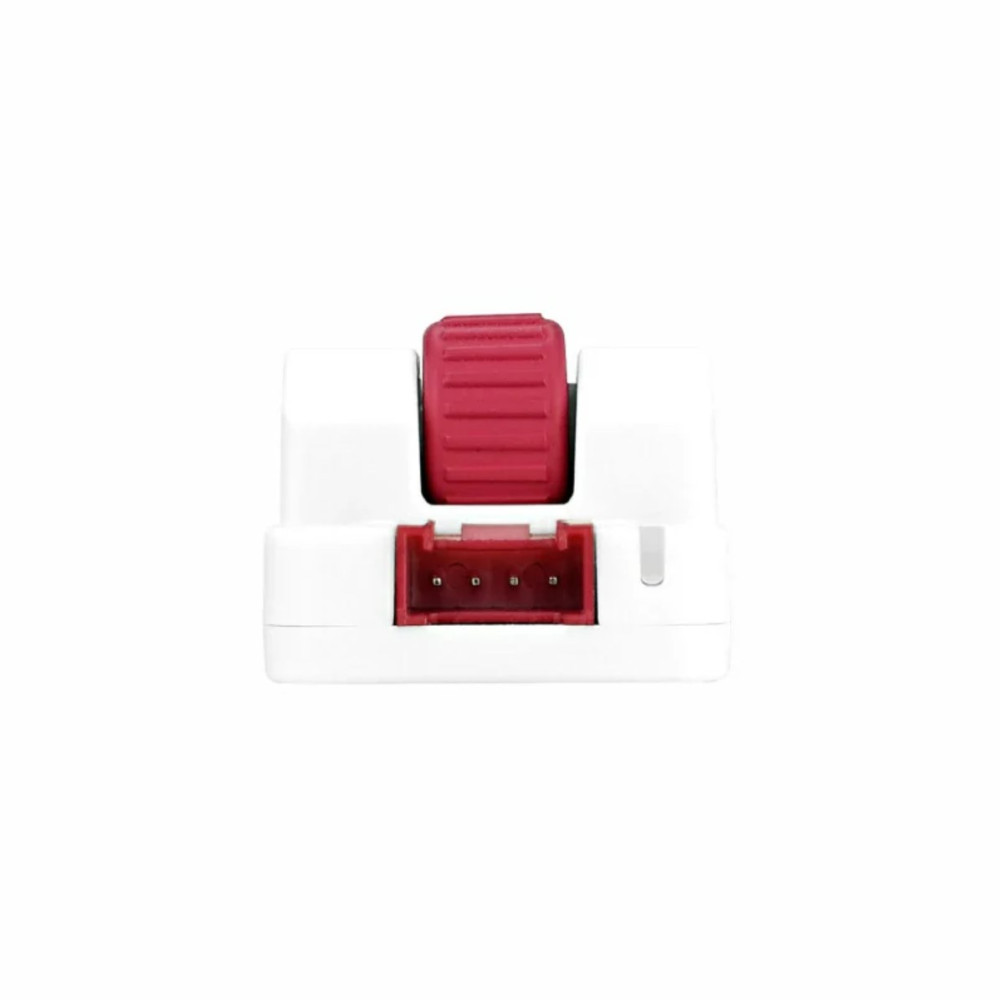

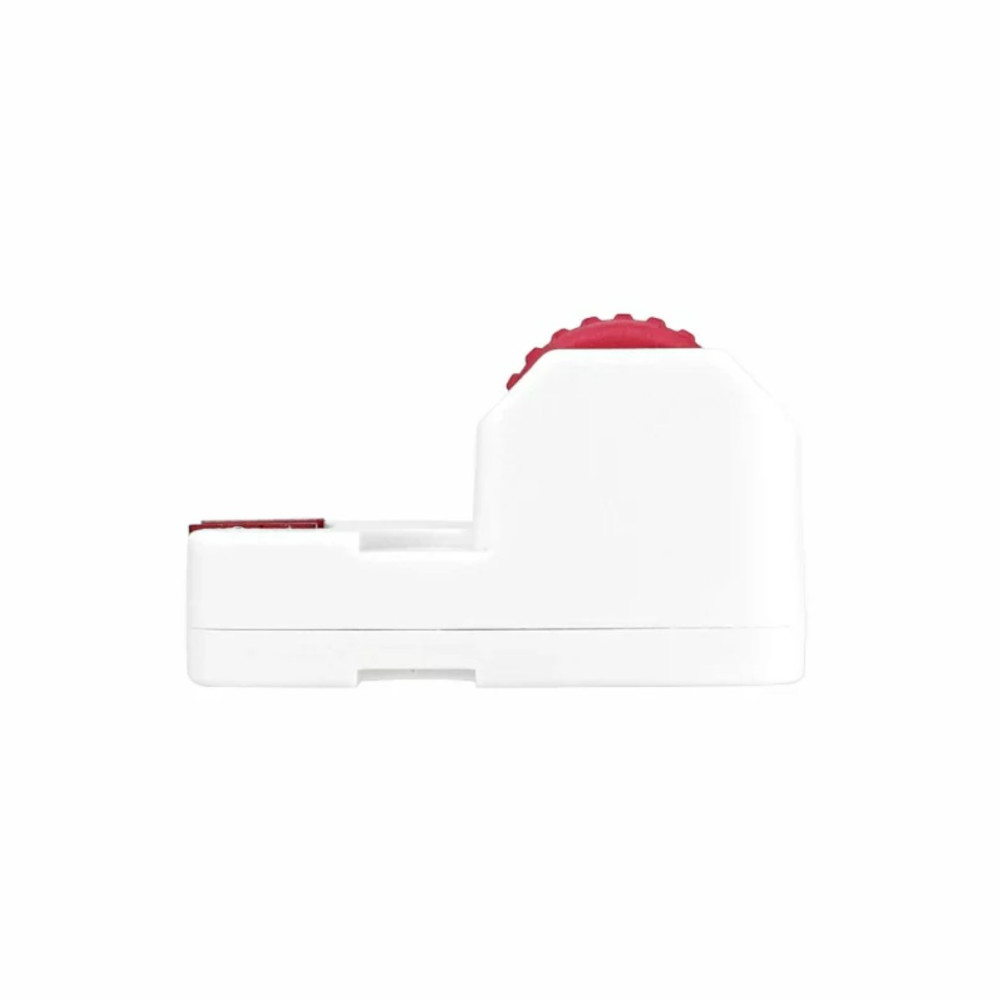

La M5Stack Scroll Unit est un module d'extension polyvalent spécialement conçu pour les applications de contrôle. Elle est basée sur un microcontrôleur STM32 et dispose d'un encodeur rotatif à 12 impulsions ainsi que d'un bouton intégré. De plus, elle offre une LED RGB WS2812C programmable individuellement. Cette unité permet un contrôle simple et précis des valeurs de mise à l'échelle ou des volumes grâce à l'utilisation du protocole de communication I2C. Grâce à l'intégration simple via les interfaces I2C, la Scroll Unit convient à de nombreux projets de contrôle dans les domaines de l'automatisation industrielle, de la maison intelligente, de la robotique et de l'interaction homme-machine.

Caractéristiques :

• La base du microcontrôleur STM32 garantit un traitement rapide et fiable des signaux.
• L'encodeur rotatif à 12 impulsions offre un contrôle précis, parfait pour les applications nécessitant un réglage précis.
• Bouton intégré pour des options de contrôle supplémentaires, idéal pour les entrées directes dans les projets.
• La LED RGB WS2812C permet un retour visuel programmable et flexible.
• Interface I2C qui assure une communication facile avec d'autres appareils et microcontrôleurs.

Documentation :

• Wiki M5Stack
• Forum officiel M5Stack

Données techniques :

• Fabricant : M5Stack
• Référence fabricant : U186
• Microcontrôleur : STM32F030F4P6 (processeur ARM Cortex-M0 32 bits)
• Encodeur rotatif : EC10E, 12 impulsions par rotation
• Sortie : sortie quadrature à deux phases AB
• LED RGB : 1x WS2812C
• Bouton : 1x bouton intégré
• Adresse I2C : 0x40
• Température de fonctionnement : 0-40°C
• Dimensions : 32 x 24 x 18,9 mm
• Poids : 13 g

Contenu de la livraison :

• 1x M5Stack Scroll Unit
• 1x câble HY2.0-4P Grove 20 cm
